Mobilní tryskací jednotka DBS 200RCS - Contracor

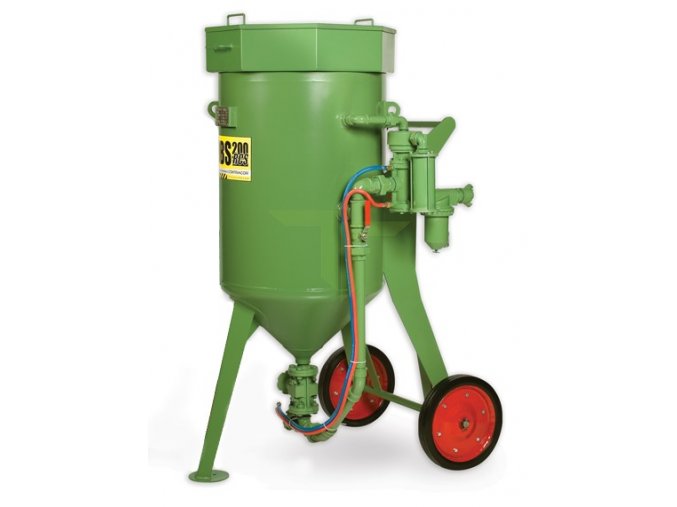

Mobilní tryskací zařízení DBS-200RCS s dálkovým ovládáním se používá při volném tryskání převážně ocelových či železobetonových konstrukcí, mostů, nádrží, ale i cihlových a kamenných povrchů.

Ovládání  je zajištěno pomocí pneumatického ventilu RCV, který se jednoduše ovládá na dálku a to kleštěmi  u obsluhy. Tyto spínací kleště jsou pro lepší kontrolu umístěny na hadici u trysky. Tento způsob ovládání šetří provozní náklady a splňuje i ty nejpřísnější  bezpečnostní  kritéria.

	CAF-3 Aby se zabránilo vstupu kondenzátu a oleje do zařízení, jsou všechny tryskací jednotky Contracor® vybaveny vysoce výkonným odlučovačem vody CAF-3.

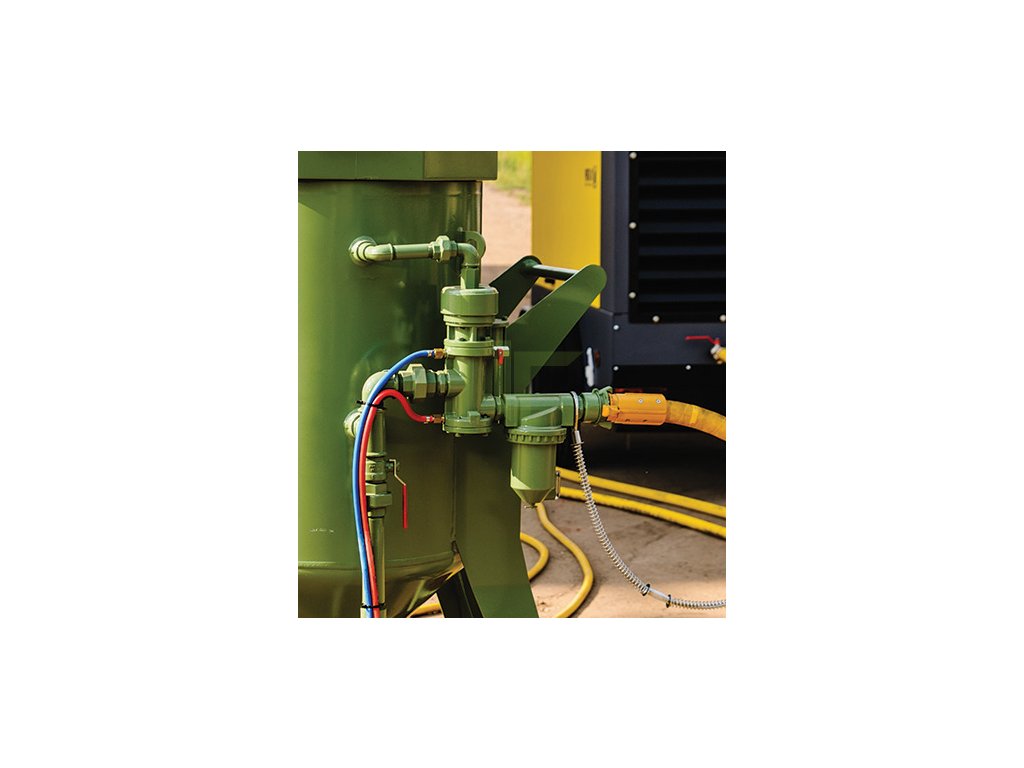

	RCV Ventil pro dálkové ovládání tryskací jednotky
	Dávkovací ventil SGV Typové označení DBS označuje dávkovací ventil SGV pro tryskání s velmi agresivními abrazivy jako např. ocelová drť.

Při dodávce obdržíte certifikát, provozní návody a rovněž lze dohodnout zaškolení, zprovoznění jednotky atd.

Součástí zařízení je:

• tlaková nádoba 200l.

• výkonný předfiltr CAF-3

• dávkovací ventil SGV

• pneumatický ventil RCV

• TWIN hadice 20m.

• ovládací kleště DMH

• síto

• víko

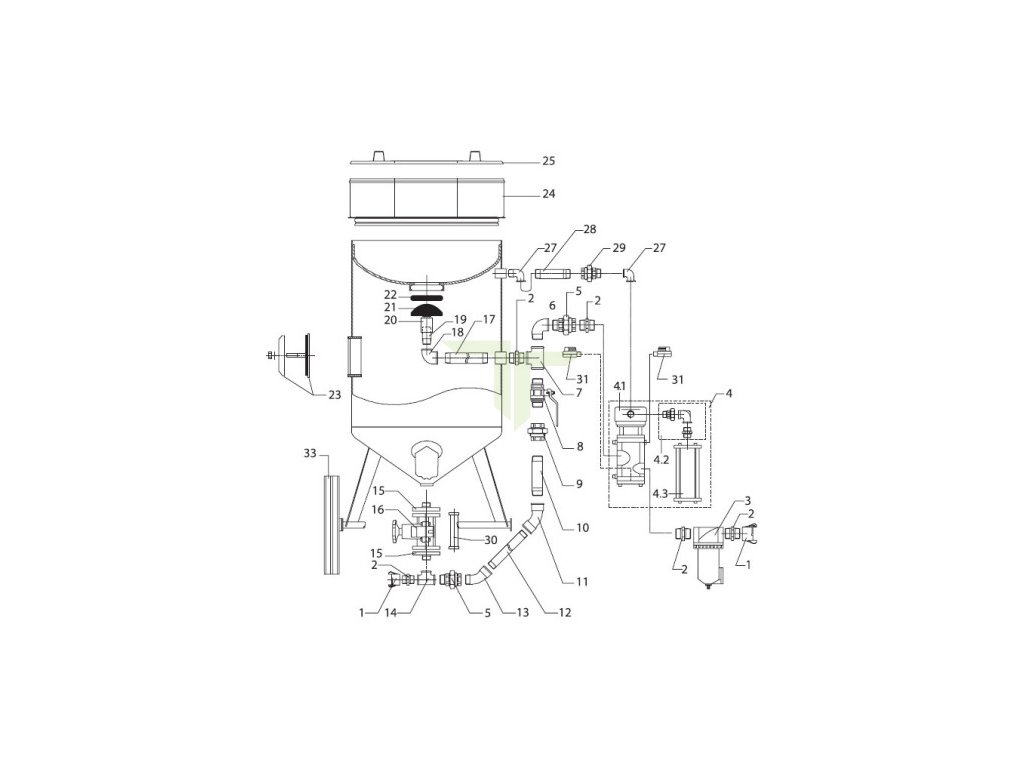

1. Hadicová spojka, CFT
2. Vsuvka 1 1/4” (MM)
3. Separátor, CAF-3
4. Ventil dálkového ovládání RCV
5. Šroubení, 1 1/4" (MM)

6. Koleno, 1 1/4” (MM)
7. T kus 1 1/4” (MM)
8. Kulový kohout, 1 1/4”, (FM)
9. Šroubení, 1 1/4" (MM)
10. Trubka,1 1/4" (MM)
11. Koleno, 45°, 1 1/4” (FF)
12. Trubka (dlouhá),1 1/4" (MM)
13. Koleno, 1 1/4” (FM)
14. T-kus, 90°, 1 1/4”, (FFF), pogumovaná
15. Příruba SGV ventilu 1 1/4”
16. Dávkovací ventil, SGV
17. Trubka, 1 1/4” (MM)
18. Koleno, 11/4" (MM)

19. Trubka k pryžovému kuželu (vnitřní)

20. Trubka k pryžovému kuželu (vnější)
21. Pryžový kužel
22. O-Kroužek kuželového ventilu
23. Uzavírací sestava otvoru (pro servis)

24. Síto
25. Víko
26. -
27. Koleno, 1" (MM)
28. Trubka, 11/4" (MM)
29. Šroubení, 1" (FM)
30. Pryžová trubka (liner)

31. RC kulový kohout, 1/4”
32. -
33. Průmyslová kola
